2.2.1 Einfluss von Leiterlänge und Stromstärke durch diesen Leiter

Zunächst werden die Zusammenhänge zwischen der Kraft auf ein Leiterstück und

  • zum einen der Länge des Leiterstücks und
  • zum anderen der Stromstärke durch das jeweilige Leiterstück
experimentell untersucht. Hierbei wurde das horizontale Leiterstück zunächst so ausgerichtet, dass es orthogonal zur Magnetfeldrichtung lag. Bei diesen Messungen blieb die Stärke des Magnetfeldes konstant. Die Ergebnisse sind in Abb. 1 zusammengefasst.

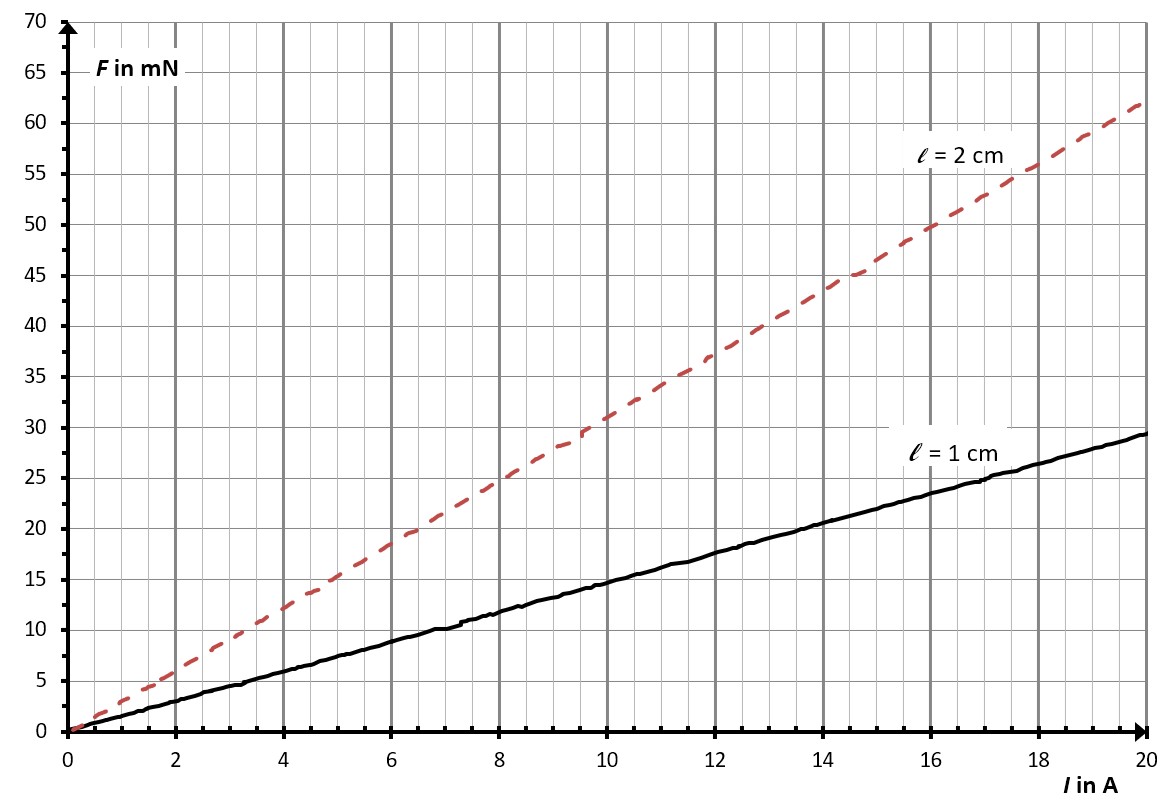

Abbildung 1: Die Kraft F auf Leiterstücke verschiedener Längen l  in Abhängigkeit von der Stromstärke I durch diese Leiterstücke. Die magnetische Flussdichte wurde hierbei konstant gehalten.
Bildquelle: Rolf Piffer CC-BY-SA 4.0

Stellen Sie zunächst mit Hilfe der Schaubilder die Zusammenhänge zwischen der Kraft und den anderen Faktoren dar. Fassen Sie diese anschließend in einer Gleichung zusammen.
