3. Die Messung der Hallspannung

Für die Messung der Hallspannung muss der kleine Quader aus Metall oder auch dotierten Halbleitern Anschlüsse für den (Quer)-Strom haben. Ebenfalls müssen Anschlüsse zur Spannungsmessung auf der oberen und unteren Fläche des Quaders vorhanden sein.

Die Abb. 1 zeigt den auf einer Platine platzierten Quader:

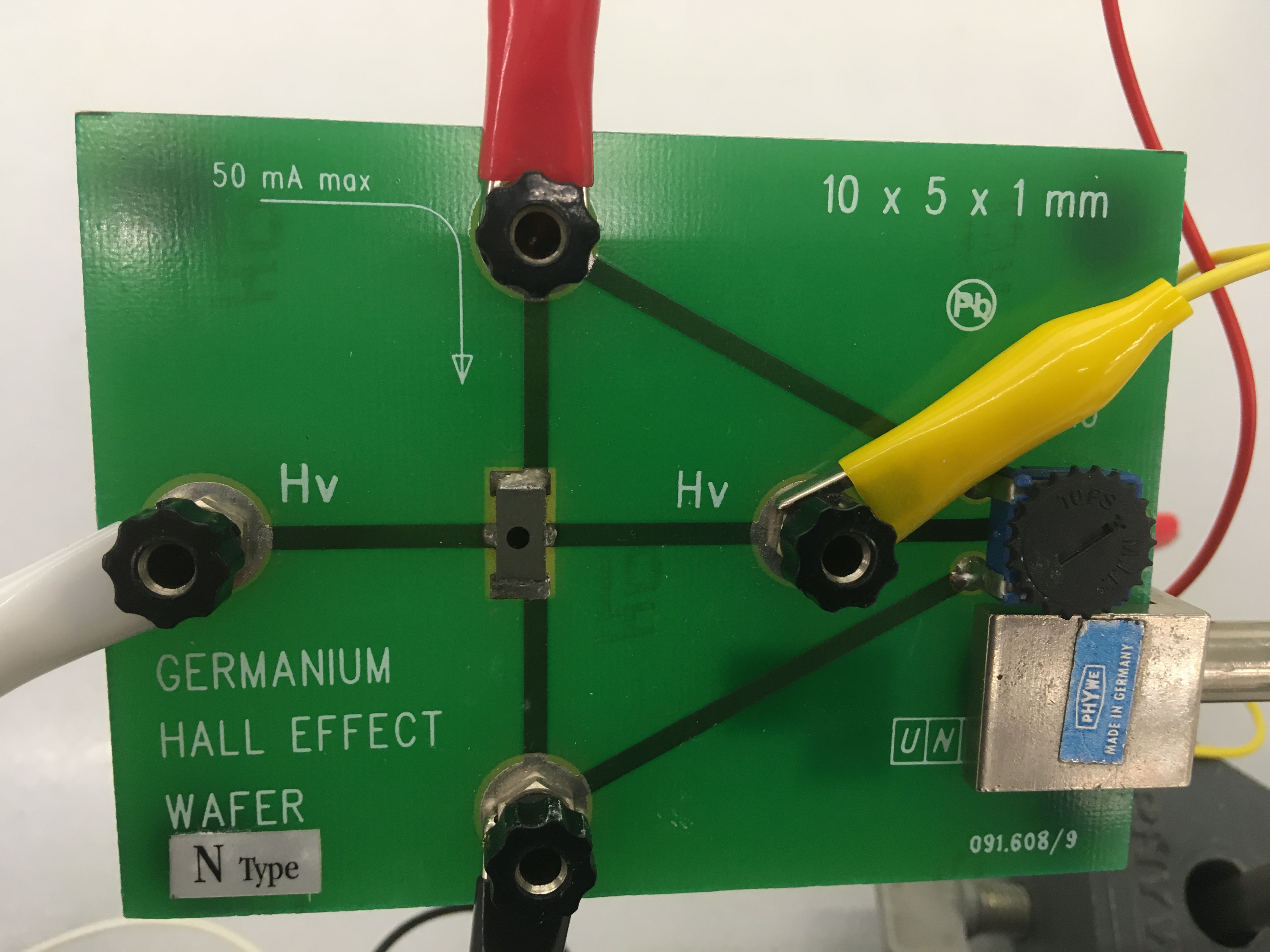

Hallplättchen

Abb. 1: Das Hallplättchen (in der Mitte) auf einer Platine
Quelle: Rolf Piffer, CC-BY-SA 4.0

Die Leitungen nach oben bzw. unten gehen an ein Voltmeter. An den  Leitungen links bzw. rechts wird die Spannungsquelle so angeschlossen, dass die Elektronen voon rechts nach links strömen.
Genau in der Mitte befindet sich der Quader mit den Maßen
10 x 5 x 1 mm. D.h. das Plättchen hat eine Dicke von 1 mm.
Das Magnetfeld wurde durch einen Elektromagneten erzeugt. Durch Polschuhe konnte ein hinreichend homogenes Magnetfeld im Bereich des Plättchens erzeugt werden.
Durch die veränderbare Stromstärke durch die Spulen des Elektromagnets konnte man die magnetische Flussdiche verändern.
Die gleichzeitige Messung von Flussdichte und Querstromstärke zeigt folgende Abbildung:

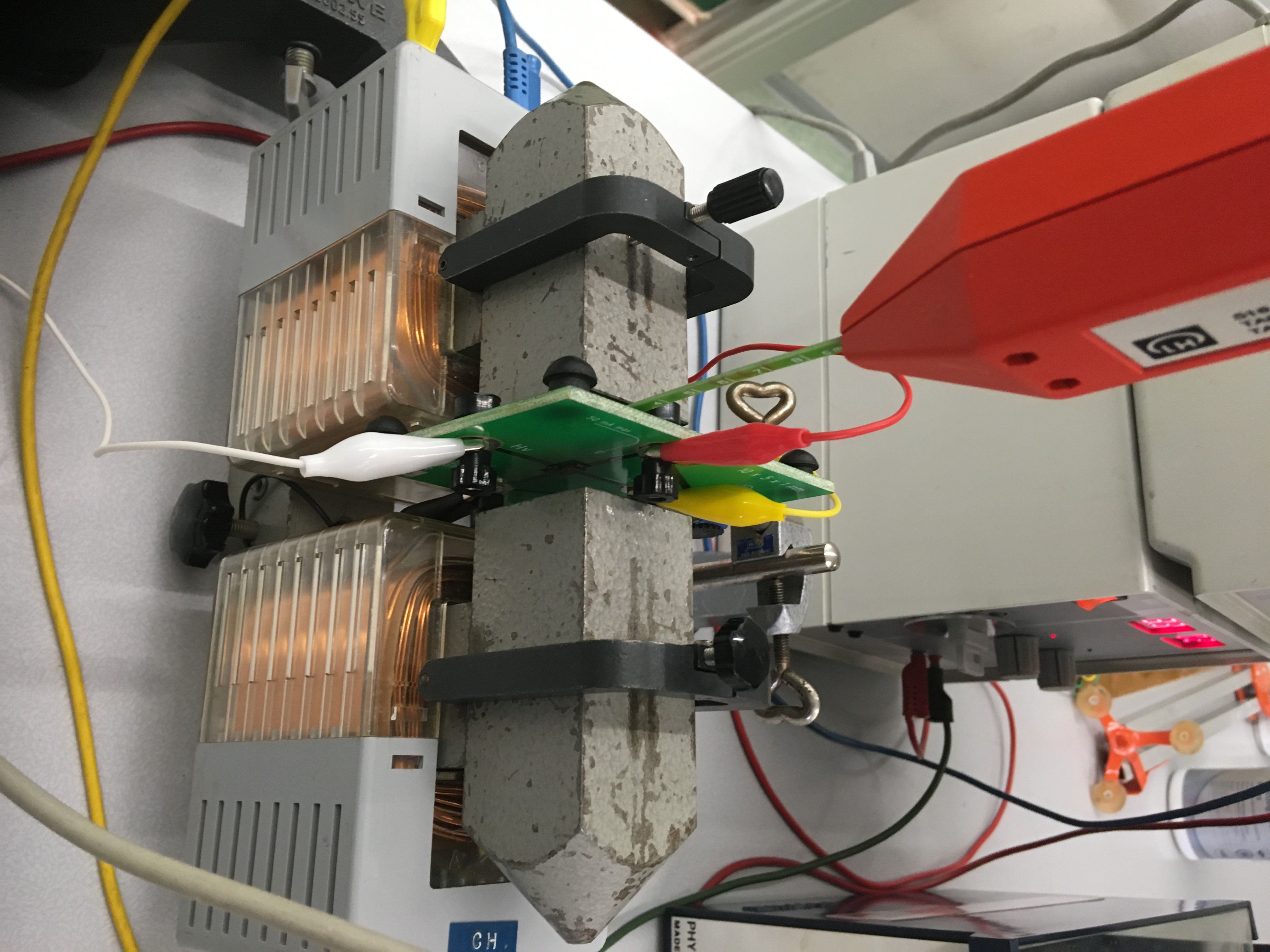

Messapparatur
Abb. 2: Der Versuchsaufbau mit Hallsonde und Elektromagnet Quelle: Rolf Piffer, CC-BY-SA 4.0
